聚氯乙烯絕緣控制電纜 KVVP 2芯*0.75|控制電纜 KVVRP 2芯*1.0|KVVP2 2芯*1.5 |
0.75,1.0,1.5,2.5 | 芯 2,3,4,5,7,10,12,14,16,24,27,30,37,41,44,48,52,61 | 産品标準:GB9330.1.2-90和參照電工委員會IEC 227,IEC 332.3,IEC 331 ●電纜适用于交流額定電壓550V或直流電壓1000V及以下配電裝置中電器,儀表接線 ●電纜導電線芯允許長期工作溫度不超過70℃ ●敷設時電纜的溫度不低于0℃ ●電纜彎曲半徑不小于電纜外徑10倍
| |
| 絕緣護套材料性能
項目 | 絕緣 | 護套 | 抗張強度N/mm2 | ≥12.5 | ≥12.5 | 拉斷伸長率% | ≥150 | ≥150 | 熱空氣老化性能 | 溫度℃ | 80±2 | 80±2 | 時間hr | 168 | 168 | 抗張強度N/mm2 | ≥12.5 | ≥12.5 | K1% | 80-120 | 80-120 | 拉斷伸長率% | ≥150 | ≥150 | K2% | 80-120 | 80-120 | 重量損失m9/cm2 | ≤2.0 | ≤2.0 | 熱沖擊性能 | 溫度℃ | 150±2 | 150±2 | 時間hr | 1 | 1 | 性能要求 | 無裂縫 | 無裂縫 | 熱變形性能 | 溫度℃ | 80±2 | 80±2 | 時間hr | 4 | 4 | 性能要求 | 50 | 50 | 冷彎曲性能 | 溫度℃ | -15±2 | -15±2 | 時間hr | 16 | 16 | 性能要求 | 無裂縫 | 無裂縫 | 冷沖擊性能 | 溫度℃ | -15±2 | -15±2 | 時間hr | 16 | 16 | 性能要求 | 無裂縫 | 無裂縫 | 絕緣電常數(K值)70℃ | ≥0.0037 | | |

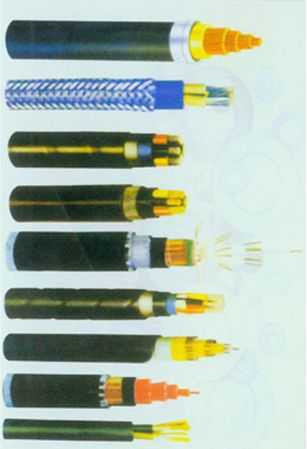

電纜結構 有屏蔽 1.銅導線 2.聚氯乙烯絕緣 3.包帶 4.鍍錫銅絲編織 5.聚氯乙烯護套 |
電纜的型号、名稱及使用範圍 |
型号 | 名稱 | 使用範圍 | KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制電纜 | 敷設在室内、電纜溝、管道固定場所 | ZR-KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜 | 敷設在室内、電纜溝、管道固定阻燃場所 | NH-KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制電纜 | 敷設在室内、電纜溝、管道固定耐火場所 | KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶铠裝控制電纜 | 敷設在室内、電纜溝、管道直埋等能承受較大機械外力等固定場所 | ZR-KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶铠裝阻燃控制電纜 | 敷設在室内、電纜溝、管道直埋等能承受較大機械外力阻燃等固定場所 | NH-KVV22 | 銅芯聚氯乙烯絕緣聚氯乙烯護套鋼帶铠裝耐火控制電纜 | 敷設在室内、電纜溝、管道直埋等能承受較大機械外力耐火等固定場所 | KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制電纜 | 敷設在室内、電纜溝、管道等要求屏蔽的固定場所 | ZR-KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽阻燃控制電纜 | 敷設在室内、電纜溝、管道等要求屏蔽的阻燃固定場所 | NH-KVVP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽耐火控制電纜 | 敷設在室内、電纜溝、管道等要求屏蔽的耐火固定場所 | KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 | 敷設在室内移動要求柔軟等場所 | ZR-KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制軟電纜 | 敷設在室内移動要求柔軟阻燃等場所 | NH-KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套耐火控制軟電纜 | 敷設在室内移動要求柔軟耐火等場所 | KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽控制軟電纜 | 敷設在室内移動要求柔軟屏蔽場所 | ZR-KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽阻燃控制軟電纜 | 敷設在室内移動要求柔軟屏蔽阻燃場所 | NH-KVVRP | 銅芯聚氯乙烯絕緣聚氯乙烯護套編織屏蔽耐火控制軟電纜 | 敷設在室内移動要求柔軟屏蔽耐火場所 | |
生産範圍 |
型号 | 截面mm2 | 芯數 | KVV ZR-KVV NH-KVV KVV22 ZR-KVV22 NH-KVV22 KVVP ZR-KVVP NH-KVVP KVVRP ZR-KVVRP NH-KVVRP | 0.75,1.0,1.5,2.5 | 2,3,4,5,7,10,12,14,16,24,27,30,37,41,44,48,52,61 | 4,6 | 2,3,4,5,7,10 | 10,16 | 2,4 | |
注:芯數為 2,3,4,5,7,10,12,14,16,19,24,27,30,37,41,44,48,52,61 1、用途:本産品供交流額定電壓500V或直流電壓1000V及以下配電裝置中電器,儀表接線之用。 2、産品使用特性:電纜導體的長期允許工作溫度應不超過70℃。敷設時電纜的溫度應不低于0℃,敷設時彎曲半徑應不小于電纜外徑的10倍。有铠裝層或銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍。 3、産品标準:GB9330.2-88《聚氯乙烯絕緣和護套控制電纜》 4、電纜型号、名稱及使用範圍 型号 | 名 稱 | 使用範圍 | KVV | 聚氯乙烯絕緣,聚氯乙烯護套控制電纜 | 敷設在室内、電纜溝中、管道内及地下。 | KVVP | 聚氯乙烯絕緣,聚氯乙烯護套銅絲編織屏蔽控制電纜 | 敷設在室内、電纜溝中、管道内及地下,具有防*力 | KVVP | 聚氯乙烯絕緣,聚氯乙烯護套軟控制電纜 | 敷設在室内移動要求柔軟等場合。 | KVVRP | 聚氯乙烯絕緣,聚氯乙烯護套銅絲編織屏蔽軟控制電纜 | 同上具有防*力。 | KVVP2 | 聚氯乙烯絕緣,聚氯乙烯護套銅帶繞包屏蔽控制電纜 | 同上。 | KVV22 | 聚氯乙烯絕緣,聚氯乙烯護套内鋼帶铠裝控制電線 | 敷設在室内、電纜溝中、管道内及地下,能承受較大的機械外力使用。 | KVV32 | 聚氯乙烯絕緣,細鋼絲铠裝聚氯乙烯護套控制電纜 | 敷設在室内、電纜溝中、管道、豎井内及地下,能承受一定的拉力作用。 | 注:根據用戶需要可生産阻燃性(ZR)和無鹵阻燃型(ZRA)控制電纜。 5、生産範圍 型号 | 額定電壓 (V) | 導體标稱截面(mm2) | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | 芯數 | KVV KVVP | 450/750 | - | 2-61 | 2-14 | 2-10 | KVVP2 | - | 4-61 | 4-14 | 4-10 | KVV22 | - | 7-61 | 4-61 | 4-14 | 4-10 | KVV32 | - | 19-61 | 7-61 | 4-14 | 4-10 | KVVR | 4-46 | - | - | KVVRP | 4-61 | 4-48 | 4-4 | - | |
