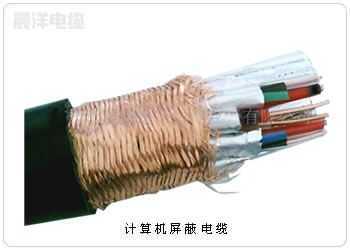

産品名稱：DJYV（R）P 計算機用屏蔽電纜
産品型号：
産品報價：
産品特點：計算機用屏蔽電纜 DJYV（R）P産品特點及用途産品适用于交流額定電壓U0/U 300/500V電力、冶金、石化等行業以電子計算機為主的自動控制系統、計算機集散控制系統作控制線及檢測用儀器儀表用電纜。
打印當前頁
免費咨詢：0316-5960153/5962509/5963839
手機号碼：13785690344,13831680550,13292661877
發郵件給我們：kydianlan@126.comDJYV（R）P 計算機用屏蔽電纜的詳細資料：
計算機用屏蔽電纜（包括DCS電纜）
＊使用特性
＊産品特點及用途
産品适用于交流額定電壓U0/U 300/500V電力、冶金、石化等行業以電子計算機為主的自動控制系統、計算機集散控制系統作控制線及檢測用儀器儀表用電纜。
本質安全用計算機屏蔽電纜具有低電容、低電抗、優良的屏蔽性能及抗幹擾性能，電纜結構專為本安防爆電路設計，不僅适用于橋架敷設，而且可用于電纜溝附設及直埋敷設。适用于具有防爆保護要求及其他惡劣環境下集散系統、自動化監測系統中作傳輸線。
＊基本型号
| 型号 | 産品名稱 |
| DJYV（R）P | 聚乙烯絕緣銅絲編織總屏聚氯乙烯護套計算機屏蔽（軟）電纜 |
| DJYP（R）V | 聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套計算機屏蔽（軟）電纜 |
| DJYPV（R）P | 聚乙烯絕緣銅絲編織分屏及總屏聚氯乙烯護套計算機屏蔽（軟）電纜 |
| DJVV（R）P | 聚氯乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套計算機屏蔽（軟）電纜 |
| DJVPV（R）P | 聚氯乙烯絕緣銅絲編織分屏及總屏聚氯乙烯護套計算機屏蔽（軟）電纜 |
| DJYJV（R）P | 交聯聚乙烯絕緣銅絲編織總屏蔽聚氯乙烯護套計算機屏蔽（軟）電纜 |
| DJYJP（R）V | 交聯聚乙烯絕緣銅絲編織分屏蔽聚氯乙烯護套計算機屏蔽（軟）電纜 |
| DJYJPV（R）P | 交聯聚乙烯絕緣銅絲編織分屏及總屏聚氯乙烯護套計算機屏蔽（軟）電纜 |
| DJEE（R）P | 低煙無鹵聚烯烴絕緣和護套銅絲編織總屏蔽計算機屏蔽（軟）電纜 |
| DJEP（R）E | 低煙無鹵聚烯烴絕緣和護套銅絲編織分屏蔽計算機屏蔽（軟）電纜 |
| DJEPE（R）P | 低煙無鹵聚烯烴絕緣和護套銅絲編織分屏及總屏計算機屏蔽（軟）電纜 |
＊主要技術指标
1、導體結構及規格
| 标稱截面積mm2 | 導體種類 | 20℃導體直流電阻 ≤Ω/km | 規格 | |||
| 1類 | 2類 | 5類 | 1、2類 | 5類(R) | ||
| 0.5 | 1／0.80 | 7／0.30 | 16／0.20 | 36.0 | 39.0 | 對數1～37 每對芯數2～3 |
| 0.75 | 1／0.97 | 7／0.37 | 24／0.20 | 24.5 | 26.0 | |
| 1.0 | 1／1.13 | 7／0.43 | 32／0.20 | 18.1 | 19.5 | |
| 1.5 | 1／1.38 | 7／0.52 | 30／0.25 | 12.1 | 13.3 | |
| 2.5 | 1／1.78 | 7／0.68 | 49／0.25 | 7.41 | 7.98 | |
2、計算機用屏蔽電纜
| 性能項目 | 單位 | 指标 | ||||
| 20℃時絕緣電阻≥ | MΩ?Km | 聚氯乙烯 | 25 | |||
| 聚乙烯 | 5000 | |||||
| 标稱截面積 | mm2 | 0.5 | 0.75 | 1.0 | 1.5 | 2.5 |
| 20℃時導體 直流電阻 ≤Ω/km | 1、2類導體 | 36.0 | 24.5 | 18.1 | 12.1 | 7.41 |
| 5類導體 | 39.0 | 26.0 | 19.5 | 13.3 | 7.98 | |
| 工作電容≤ | PF/m | 聚氯乙烯 | 200 | |||
| 聚乙烯 | 90 | |||||
| 電容不平衡 | PF/m | ≤1 | ||||
| 試驗電壓 | V/1min | 2000 | ||||
| 阻燃特性 | 符合GB12666－90、 GB/T18380－2001，A或B類 | |||||
3、本質安全電路用計算機屏蔽電纜
| 性能項目 | 單位 | 指标 | ||||
| 标稱截面積 mm2 | ||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | ||
| 工作電容（1kHz） | PF/m | ≤60 | ≤70 | ≤80 | ≤90 | |
| 電感電阻比 | μH/Ω | ≤15 | ≤25 | ≤35 | ≤50 | |
| 電容不平衡 | PF/m | ≤1 | ||||
| 分布電感(1kHz) | μH/m | ≤0.6 | ||||
| 電磁幹擾感應電壓 (幹擾磁場400A/m) | mV | ≤5 | ||||
| 電感應電壓(靜電壓20kV) | V | ≤1 | ||||
| 輻射場透入強度 (幹擾場200MHz 120dB) | dB | ≤66 | ||||
| 20℃絕緣電阻 | MΩ?km | ≥5000 （氟塑料絕緣≥500） | ||||
| 試驗電壓 | V | 2000 | ||||
| 阻燃耐火性能試驗 | | 符合GB12666-90、GB/T18380-2001要求 | ||||
＊使用特性
1、交流額定電壓 U0/U ：300／500V
2、導體zui高工作溫度
聚乙烯絕緣不超過 70℃
交聯聚乙烯絕緣90℃
低煙無鹵阻燃聚烯烴70℃
低煙無鹵阻燃交聯聚烯烴90℃和125℃兩種
聚全氟乙丙烯（F46）絕緣不超過200℃
進口可溶性聚四氟乙烯（PFA）不超過260℃
3、zui低環境溫度
聚氯乙烯護套
固定敷設不低于－40℃
非固定敷設不低于－15℃
氟塑料及矽橡膠護套：
固定敷設不低于－60℃
非固定敷設不低于－25℃
4、電纜安裝敷設溫度應不低于0℃（高溫型不低于－25℃）
5、電纜允許彎曲半徑
非铠裝電纜zui小為電纜外徑的6倍
銅帶屏蔽或铠裝電纜zui小為電纜外徑的12倍
＊執行标準：
Q/320482ECY002-2005
