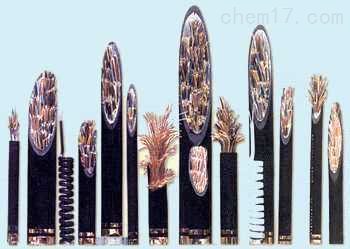

産品名稱:HYAT53 10X2X0.5 通信電纜

産品型号:

産品報價:

産品特點:HYA電纜結構 HYAT53 10X2X0.5 通信電纜

打印當前頁

免費咨詢:0316-5960153/5962509/5963839

手機号碼:13785690344,13831680550,13292661877

發郵件給我們:kydianlan@126.com

分享到: 0

HYAT53 10X2X0.5 通信電纜 的詳細資料:

HYA電纜結構
    HYAT53 10X2X0.5 通信電纜

用 途
實心絕緣非填充型電纜用在交換區域做配線用,主要用于管道敷設,在架空安裝時需要用吊線支承。本規範以YD/T322-1996标準為準。

概 述



電纜用全色譜的實心聚乙烯絕緣,經過絕緣的導線被扭絞成線對,由線對絞合成纜芯。電纜纜芯外加上适宜的纜芯包覆材料,塗塑鋁帶屏蔽層及上面印有按計數順序表示的長度标志的黑色外擴套後方能完成。

結 構
導線:實心退火銅線。銅線直徑為0.32、0.4、0.6、0.8(mm)。
絕緣:高密度聚乙烯,并按照全色譜标明絕緣線的顔色。
絕緣線對:把單根絕緣線按照不同的節距扭絞成對,并進行科學的配置;以zui大限度減少串音,
并采用規定的色譜組合以便識别線對。
纜芯結構:以25對為基本單位,25線對的基本單位也可由12對和13對5個子單位組成,50對超單位由二個12對和二個13對個單位組成,100對超單位由四個25對基本單位組成,每個單位都用規定色譜的紮帶分開,100對及以上的電纜加有1%的備用線對,但zui多不超過10對。
纜芯包帶:用聚脂薄膜帶繞包。
屏蔽:在一根鋁帶(鋁帶厚0.2mm)的兩面都塗以塑料,鋁帶沿縱向包在纜芯上,包帶要重疊,重疊處大于6mm。
護套:黑色線性低密度聚乙烯。

電纜規格 非填充電纜尺寸(實心)mm 電纜規格 非填充電纜尺寸(實心)mm
線徑
mm
對數 線纜zui大
外徑

線纜zui小
護套厚度

線徑
mm
對數 線纜zui大
外徑
線纜zui小
護套厚度
0.40 10 11.5 1.4   800 58.5 2.0
  20 13.5 1.4   900 61.5 2.2
  30 15.0 1.4   1000 64.5 2.2
  50 17.5 1.4   1200 69.5 2.2
  100 22.5 1.4   1600 78.5 2.4
  200 28.0 1.6 0.60 10 14.0 1.4
  300 32.5 1.6   20 17.0 1.4
  400 36.5 1.6   30 19.5 1.4
  600 42.5 1.8   50 23.0 1.4
  800 49.0 1.8   100 29.0 1.6
  900 51.5 2.0   200 38.5 1.8
  1000 53.0 2.0   300 46.0 1.8
  1200 57.5 2.0   400 52.5 2.0
  1600 65.0 2.2   600 62.5 2.2
  1800 68.0 2.2   800 70.5 2.2
  2000 71.0 2.4   900 74.0 2.4
  2400 75.0 2.4   1000 77.0 2.4
0.50 10 12.5 1.4 0.80 10 17.5 1.4
  20 15.0 1.4   20 21.0 1.4
  30 17.0 1.4   30 24.5 1.4
  50 20.0 1.4   50 29.0 1.6
  100 25.5 1.4   100 38.5 1.8
  200 32.5 1.6   200 52.5 2.0
  300 38.0 1.6   300 62.0 2.2
  400 43.5 1.8   400 70.0 2.2
  600 51.5 2.0   600 82.0 2.4


線徑還可以   達到      0.7   。   可以根據客戶的要求定做!
