産品名稱：RS485通訊電纜詳細說明
産品型号：RS485通訊電纜
産品報價：
産品特點：RS485通訊電纜的種類不多,不同RS485通訊電纜應用範圍也會有很大的差别,而我們将會為您提供*RS485通訊電纜的解決方案，咨詢RS485通訊電纜請銷售部。
打印當前頁
免費咨詢：0316-5960153/5962509/5963839
手機号碼：13785690344,13831680550,13292661877
發郵件給我們：kydianlan@126.comRS485通訊電纜RS485通訊電纜詳細說明的詳細資料：
智能電表抄表線--RS-485通訊電纜
本産品是嚴格按RS-485通訊協議規定設計生産的産品。産品性能
廣泛應用于複雜的工業自動化控制網絡及樓宇自控網絡
一、電纜型号：ZHT-RS486-8系（多股低電容計算機及計算機P.O.S電纜）
二、執行标準：執行标準：Q/ZH09.02-2010

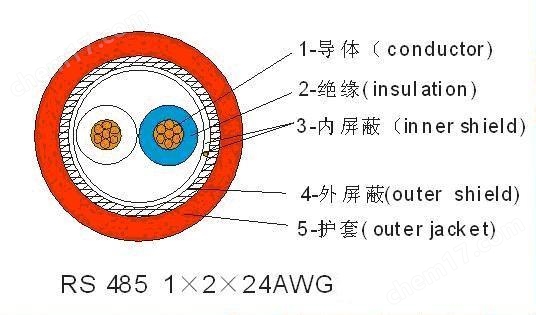

三、産品結構示意圖：
四、性能參數
項目 | 單位 | 指标 | ||
1*2*24AWG（8201） | 2*2*24AWG（8202） | 1*2*24AWG（8901） | ||
20℃導體标稱直流電阻 | ohm/1000ft | 24 | 24 | 24 |
工作電容（導體-導體） | pF/ft | 12 | 12 | 12 |
工作電容（導體-屏蔽） | pF/ft | 22 | 22 | 22 |
标稱特殊阻抗 | ohm | 120 | 120 | 120 |
25℃導體zui大導電電流 | Amps | 4 | 3.2 | 4 |
zui大工作電壓 | V RMS | 300V | 300V | 300V |
電纜工作溫度範圍 | ℃ | 0℃To +75℃ |
-70℃To +200℃ -70℃To +200℃ | |
zui小彎曲半徑 | 不大于6倍的電纜外徑 | |||
1、應用： | Application: |
通訊音頻、廣播音響系統、儀表、電子設備及自動化設置、需防幹擾線路屏蔽電線電纜。 供電系統電表遠控抄表數據傳輸線 | Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable. |
2、産品說明： | Product Description: |
◆内導體使用多支退火裸銅絞合 | ◆Multiple strands annealed bare copper lines twisted as internal conductor |
RS485通訊線2X0.5 2X0.75 2X1.0 2X1.5 RS485通訊線在一般場合采用雙絞線就可 RS485通信電纜特點：RS-485通訊電纜特性阻抗為120歐姆 RS485通訊線結構: 1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體 2)絕緣:實芯PE絕緣, 外徑: 1.90 +/- 0.03mm 3)*屏蔽:鋁箔屏蔽 4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm 5)第二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55% 6)内護套：黑色PVC, OD: 8.0mm +/- 10% 經測試RS485通訊線zui大的通信距離約為1219M 因RS485接口具有良好(hǎo)的抗噪聲幹擾性 | |
■ 常規型号：
常用型号為24AWG
26AWG
有1線對、2線對、3線對、4線對
特殊要求可定做導體有0.2mm2、0.5mm2、0.75mm2
